프라임 파우더

프라임 파우더 Prime Powder

냉각된 슬래그를 분말도 3,800cm²/g 이상으로 미분쇄한 후 전용 활성화제 등을 첨가한 콘크리트 혼화재입니다.
수화열 저감, 내염해성과 장기강도 등이 우수합니다.

용도 : 콘크리트 혼화재, 지반개량용 고화재, 파일주면고정액 등

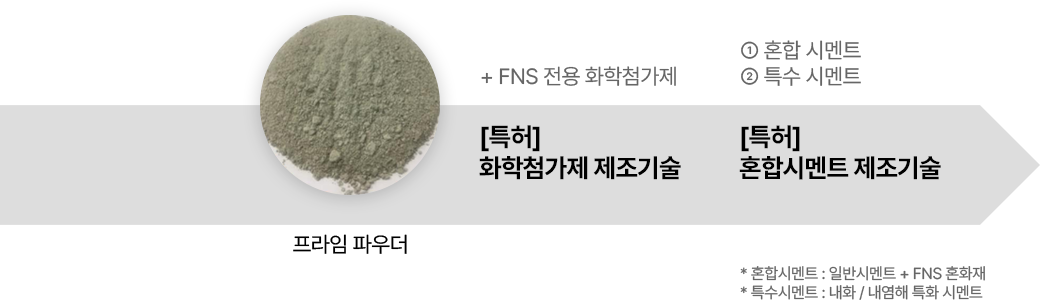

프라임 파우더 제조 및 활용

01
레미콘 - 현장타설 시공 제품
(내화 / 내염해 특수시멘트)
02
PC제품 - 공장제작 현장설치 콘크리트 제품
(초고강도말뚝, 전력구, 터널세그먼트)
03
지반고화재
(흙막이 벽체, 연약지반개량 )

콘크리트용 페로니켈슬래그 미분말

페로니켈슬래그 미분말은 페로니켈 수재 슬래그에 석고 등을 첨가하여 분쇄 조제한 친환경 제품입니다.

고기능성 친환경 건설자재

페로니켈슬래그 미분말은 페로니켈 제련과정에서 쇳물 위에 떠 있는 비금속 부산물을
냉각시켜 분쇄가공한 친환경 콘크리트 혼화재료 입니다.

화학조성

단위 : %
원료 \ 성분	Na₂O	MgO	Al₂O₃	SiO₂	SO₃	K₂O	CaO	Cr₂O₃	Fe₂O₃	Others	합계
OPC	0.2	1.5	5.3	18.8	3.9	1.4	64.4	-	3.7	0.8	100
페로니켈 슬래그	0	32.8	1.9	49.7	-	-	0.3	1.4	13.4	0.5	100
고로 슬래그	0.2	3.2	12.7	31.2	3.6	0.6	47.2	-	0.6	0.7	100
플라이 애시	0.5	1.5	25.9	53.1	0.8	1.5	5.8	-	7.9	3	100

친환경성

페로니켈슬래그는 다양한 종류의 화학성분을 함유하고 있음에도 불구하고 안정화된 물질로 생성되어 용출되는 화학성분은 없습니다.

단위 : mg/l
항목	Cd	Hg	Cr+6	Pb	As	CM
결과	불검출	불검출	불검출	불검출	불검출	불검출
기준	0.3 이하	0.005 이하	0.15 이하	3.0 이하	1.5 이하	1.0 이하

출처 : 전라남도 보건환경연구원

이산화탄소 배출 최소화

산업부산물인 페로니켈슬래그 미분말은 시멘트 사용량을 줄이고 CO₂ 배출을 최소화하여 탄소중립에 기여합니다.

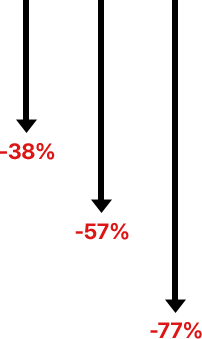

제품의 종류	제품의 조성	CO₂ 발생량 절감률	비고
포틀랜드 시멘트		0.944 ton
FNS 시멘트		0.583 ton
FNS 혼합시멘트		0.403 ton
FNS 고화재		0.222 ton

출처 : 국가 LCI DB, 2003

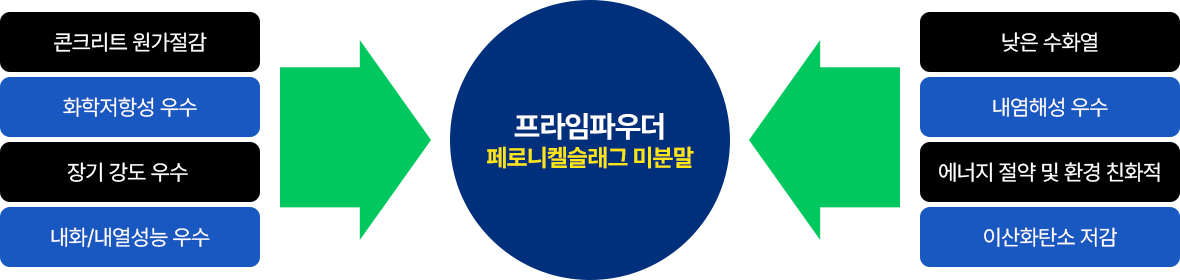

프라임파우더 특성

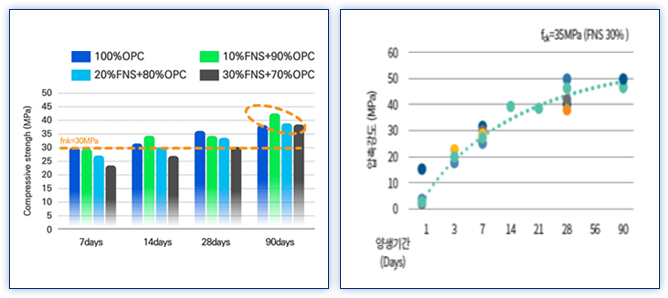

장기강도 미세공극채움효과 및 2차반응에 의해 장기강도가 우수합니다.

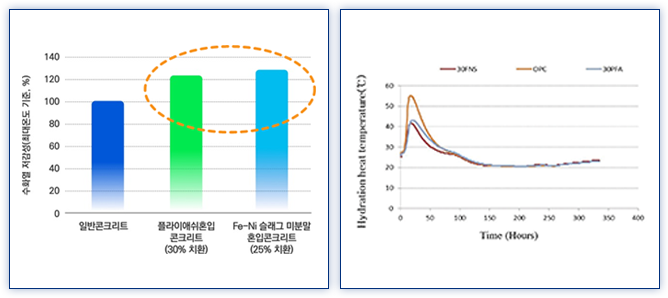

수화열 수화열 저감효과가 매우 뛰어납니다.

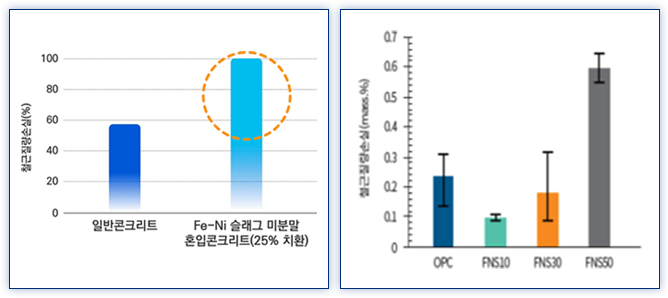

철근부식저항성 철근부식저항성이 매우 우수합니다.

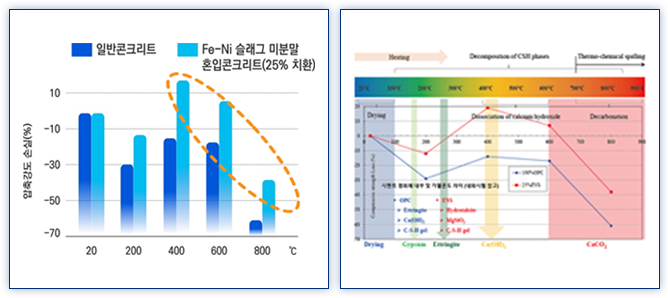

내화/내열특성 고온구간에서 내열특성이 탁월합니다.

프라임파우더 물리적 특성

항목/종류	단위	시험결과	시험방법
강열감량	%	0.30	KS F 2563
염화물이온	%	0.010	KS F 2563
밀도	g/cm3	2.88	KS L 5110
비표면적(Blaine)	cm2/g	4,230	KS L5106
플로값 비	%	102	KS F 2563
활성도 지수	%	53	KS F 2563
	%	87
	%	108

프라임파우더 특징 및 용도

콘크리트 품질 개선

[주요 용도]
고유동 콘크리트
수화열 저감

[주요 용도]
매스콘크리트
내구성 증진

[주요 용도]
고강도 콘크리트 및 해양 구조물

프라임파우더 특·장점

일반 시멘트 대비 우위, 일반 혼화재 대비 동등 이상의 성능 확보
FNS(프라임파우더) 성능을 극대화하는 액상활성화제 개발로 초기강도 및 치환율 증진(특허)
가격 경쟁력 확보를 통한 현장 비용절감 및 우수한 품질로 구조물 안정 향상

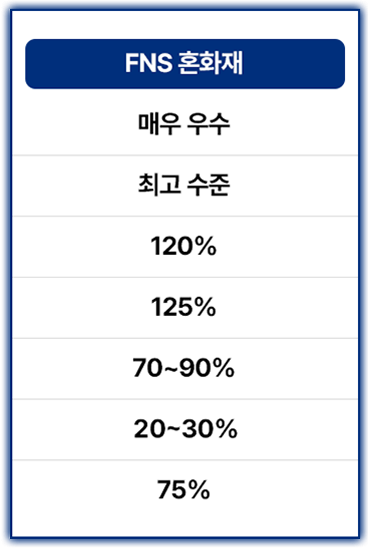

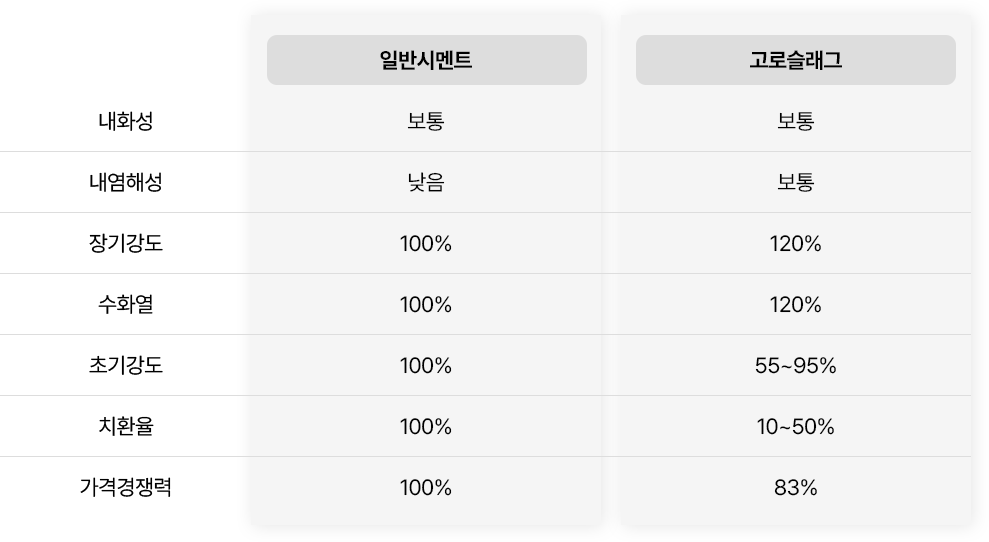

장·단점 비교

프라임파우더 적용사례

프리캐스트 콘크리트 레미콘 적용

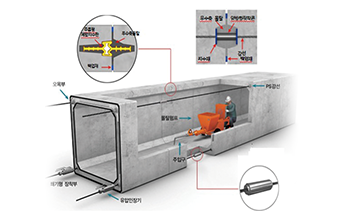

PC 암거

신평택 천연가스 발전소건설공사
- 전력구 2.4*2.2, L=735m

대전 중이온가속기 건설공사
-공동구 4.0M*3.5M L=900M

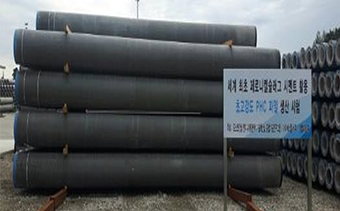

공동주택 초고강도 PHC파일

포스코건설 송도 더샵 센토피아
지역주택조합 신축공사

포스코건설 송도 M1 더샵 아파트 신축공사

포스코건설 지제2 더샵 아파트신축공사

㈜경남케미칼 화학공장 신축공사

광양제철소 생활관 신축공사
SNNC 식당동 매트 기초

SNNC 식당동 신설공사(fck=24MPa)

SNNC 배가스 처리설비 외 3건
(fck=27MPa)
대주기업 창고 기초

대주기업 창고 신설공사

SNNC 고순도 니켈 매트 공장 신축공사
(fck=24MPa)

저발열형 혼합 시멘트

시멘트 수화열을 대폭 저감시키고 장기강도가 높고, 내구성이 우수하여 매스콘크리트에 적합한 친환경 특수 시멘트 입니다.

규격별 강도 변화

구분	규격	강도 (MPa)
구분	규격	7일	14일	28일	91일
저발열 혼합시멘트	25-21-150	13.7	19.7	23.8	33.0
	25-24-150	15.9	24.5	32.9	41.8
	25-35-150	28.1	36.0	43.8	51.8

콘크리트 표준시방서 - 제 18장 매스콘크리트_2절 재료_2.1시멘트

- KS L 5201의 저열 포틀랜드 시멘트 및 중용열 시멘트

- KS L 5210의 고로 슬래그 시멘트, KS L 5211의 플라이 애시 시멘트

- KS L 5405의 플라이 애시, KS F 2563의 고로슬래그 미분말이 동시에 혼합된 3성 분계 혼합형 시멘트 사용 권고

제품특징

고기능성

기존 매스콘크리트 대비 수화열 20~25% 감소

FNS로 인한 유동성의 개선으로 콘크리트 생산성 증대
우수한 내·화학성

염해 저항성 우수

내구성 우수

황산 저항성 우수

중장기 강도 증진

화재 저항성 우수
우수한 품질

콘크리트 유동성대폭 개선

콘크리트 품질 편차 최소
고기능성

CO₂ 배출량 대폭 감소 (기존 제품 대비 50% 이상)

FNS로 인한 6가 크롬 등 중금속 검출량 감소

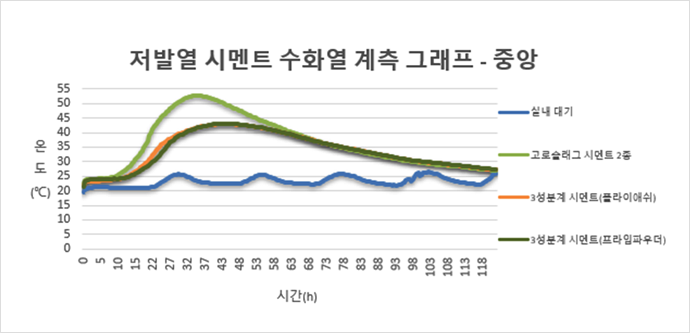

저발열성 혼합계 시멘트를 적용한 매스 콘크리트의 단열온도상승시험 결과

구분	배합비	압축강도(Mpa)
구분	배합비	3(4)일	6(7)일	14일	28일
고로슬래그 시멘트 2종	S/C 100%	28.6	34.0	42.2	46.5
3성분계 시멘트 (플라이애쉬)	OPC:SP:FA = 40:40:20	18.5	22.7	33.9	39.8
3성분계 시멘트 (프라임파우더)	OPC:SP:FNS = 40:40:20	22.0	27.5	36.7	40.7

→ 저발열 성능 : S/C대비 3성분계 시멘트가 온도최고점과 상승속도에서
안정적이며 FNS 저발열 성능 최고 수준(슬래그시멘트 대비 최고온도 약 10도씨 저감)

프라임 픽스 Prime Fix (지반고화재)

시멘트 사용량을 최소화하고 기능성 산업부산물을 적극 재활용하여 지반개량에 최적화된 친환경 건설자재입니다.

프라임 픽스 특장점

품질향상

장기강도 및 내구성 탁월

지반 차수성, 수밀성 향상
경제성

높은 가격 경쟁력

벤토나이트 불필요
친환경성

순환자원 재활용

낮은 중금속 함유량

탄소배출량 77% 저감

프라임 픽스 친환경성

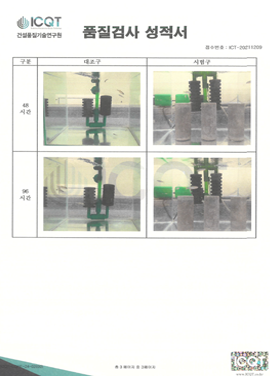

어독성시험 : 이상 없음 | 토양 오염공정 시험 : 1,2,3 구역 기준 모두 만족 | 폐기물공정 시험 : 폐기물 재활용 기준 만족

프라임 픽스 품질

구분		단위	품질기준 (고화재 자체기준)	시험결과
분말도		cm²/g	3,800 이상	3,940
안정도 (르 샤트리에)		mm	10 이하	0.1
압축강도	3일	N/mm²	5.0 이상	14.4
	7일	N/mm²	10.0 이상	34.3
	28일	N/mm²	20.0 이상	54.5

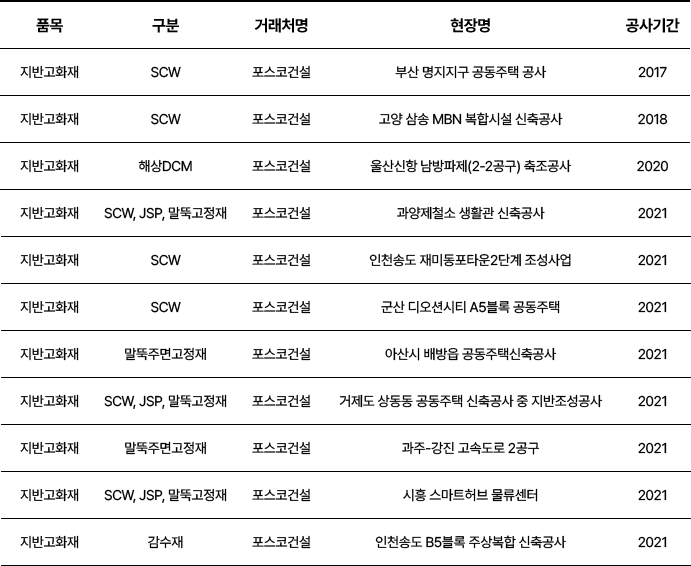

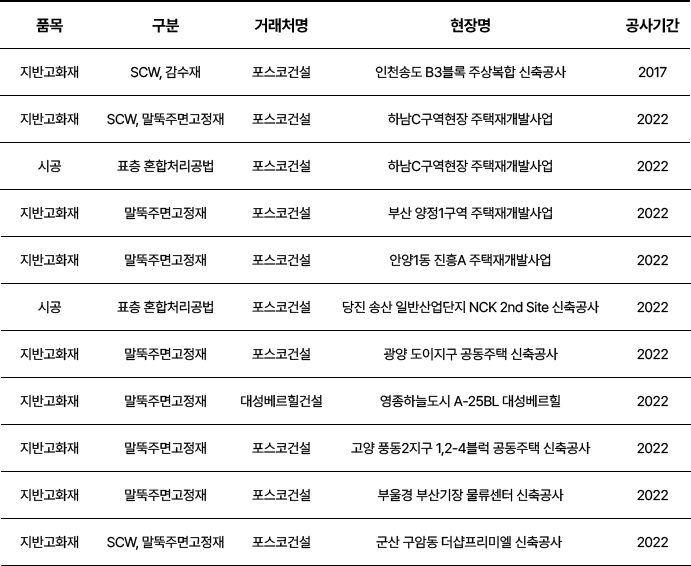

프라임 픽스 적용 공법

매입말뚝공법

매입말뚝 시공 시 선굴착한 지반과
말뚝의 간극에 말뚝고정재를
주입하여 메우는 공법
심층혼화공법

연약지반의 공학적 특성 개선을 위해
고화재와 물을 혼합하여
지반내 주입하면서 교반기를 회전하여
원지반과 혼합하는 공법
표층고화처리공법

지주식 토량개량기로 지표하부
5m이내 원지반 토사와 고화재를
혼합, 경화하여 지반개량공법
SCW 공법

흙과 시멘트 페이스트를 굴착오거(Auger)를
이용하여 혼합, 쏘일시멘트 벽을 만들고
그 속에 H형강을 삽입, 벽체 강성과
차수성을 확보하는 공법
